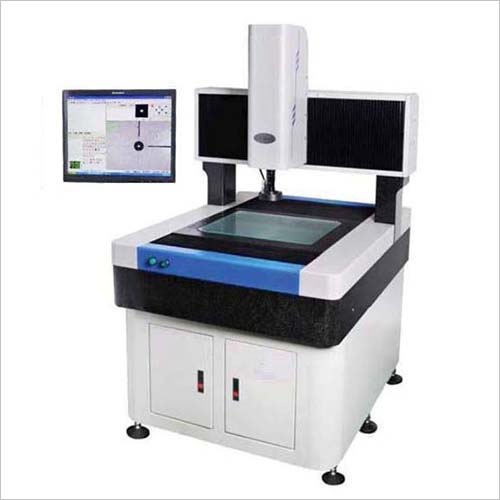

JMCNC4030H 型全自動光學影像測量?jī)x是上海精密公司積累多年測量?jī)x器研發經驗,推出的小行程全自動光學影像測量?jī)x。機構采用專業傳動模組、模塊化設計；鏡頭采用自動變焦影像模組；軟件方面采用人性化設計，使得新款CNC 光學影像測量?jī)x比傳統CNC 更穩定、更方便、更專業。CNC 全自動光學影像測量?jī)x采用高精度00 級的花崗石結構作為機身的支架，配合高精度工作臺，確保機架穩定可靠，測量精度高，三軸均采用高性能的伺服馬達系統，運行控制均由專用的高速32 位控制器進行，確保高可靠性的高速測量。
技術參數
有效測量行程(X,Y) ：400mm×300 mm
Z 軸調焦升降測量范圍：≤200mm
光學尺分辨率：0.5um
X、Y 軸坐標示值誤差：U≤(3+L/200)μm
金屬臺面尺寸：600mm*500mm
玻璃臺尺寸：430mm×330mm
承載重量：25 kg
影像系統： 日本 SONY/日本TEO彩色分辨率工業攝像機 CCD，
物鏡：美國 NAVITAR 鏡頭可連續變，光學倍率 0.7×-4.5×
視頻總倍率：約30X～190X
工作距離：95mm
光柵尺：高精度精密光柵尺,分辨率 0.0005mm
照明系統：程控可調 LED 表面光和底光
傳動方式：X、Y、Z 軸均采用馬達驅動滾珠絲桿傳動的型式
操作方式： 三軸高性能伺服電機，雙重閉環控制系統，三軸運動速度最高可達： 1500mm/min 三軸定位精度： 0.001mm
主機外形尺約：900*1200*1650 mm
機臺底座：高精度花崗巖精度 00 級
儀器總重：約 800kg
測量測軟件：全自動測量軟件
數據輸出：測量數據 Word、Excel
物件放大攝像圖形(bmp、jpg)、二維圖形 AutoCAD(dxf)
簡單 SPC 分析，數據 Word(doc 格式)、Excel(xls 格式)
電源：AC 220±5V、50Hz 使用環境：溫濕度 20±3 ℃， 35%-65%
產品用途
軟件功能：
·坐標轉換 ·絕對/相對/工作坐標轉換 ·公/英制轉換 ·度/度分秒轉換
·點/點群 ·兩點/多點求線 ·三點/多點求圓及弧 ·兩點間的距離
·兩線間的平均距離 ·點線間的距離 ·兩圓心距離 ·圓線距離 ·兩線間的夾角及交點等
特殊功能
·軟件控制光源，表面光與透射光冷光源，壽命長，亮度可調；。
·量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
·直接在影像及幾何區標注/移動尺寸。直線修剪、延伸、倒角功能。。
·幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
·調節CCD 參數設定，提高自適應力；去除毛邊功能，以正確取得量測
數據。
·利用影像工具快速抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
·量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
·測量數據化輸出，轉成WORD 、EXCEL 格式；
·SPC 功能，直接輸出管制圖、制程能力指數，轉成WORD、EXCEL
·機械圖形直接輸出.dxf 格式，實現2D 抄數功能 ，與AutoCAD、Pro/e 等其
它軟件無縫結合；。
·可轉入.DXF 格式文件，與工件實物或測量圖形進行比對。
|
