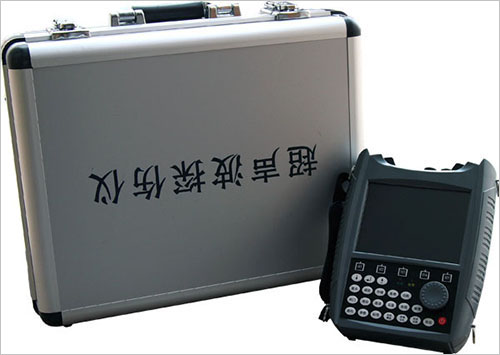

CFUT700型數字超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速便捷、無損傷、準確的進行工件內部多種缺陷（裂紋、夾雜、氣孔、焊縫等缺陷）的檢測、定位、評估和診斷。既可以用于實驗室、車間，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。它是無損檢測行業的常用儀器。超聲波在被測材料中傳播時，可根據材料的缺陷所顯示的聲學性質對超聲波傳播的影響來探測其缺陷。根據此原理，利用超聲波可以測量各種金屬材料、部分非金屬材料、復合材料等介質內的裂縫、氣孔、夾雜等缺陷信息。
儀器特點
·DAC、AVG曲線自動生成，取樣點不受限制，并可進行補償與修正
·發射脈沖頻率可調，最大可達2000次/秒
·100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊
·可處理最大25米量程的回波信號
·檢測過程實時動態錄像并回訪，錄像時長累計最大160分鐘
·5.7寸TFT彩屏顯示，用戶可以按照環境自行設備屏幕顏色
·單探頭、雙探頭、穿透等多種探傷工作方式
·正半波、副半波、全波、射頻共4種檢波方式
·具有雙閘門捕捉波形功能
·根據曲面的直徑自動修正缺陷位置的檢測結果
·自動測量、計算裂紋深度
·實時檢索缺陷最高波，記錄缺陷最大值
·對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
·焊縫圖示、當量孔徑計算等功能
·可設置閘門、曲線的進波、失波等多種條件的聲光報警
·主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找
·主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
·多種行業報告可選
·儀器自帶厚度B掃描、顏色B掃描
·數據可通過USB2.0接口導入計算機
·大容量鋰電池可保證續航20個小時以上，可隨時更換電池
·備用電池可單獨充電，主機工作時可給電池充電

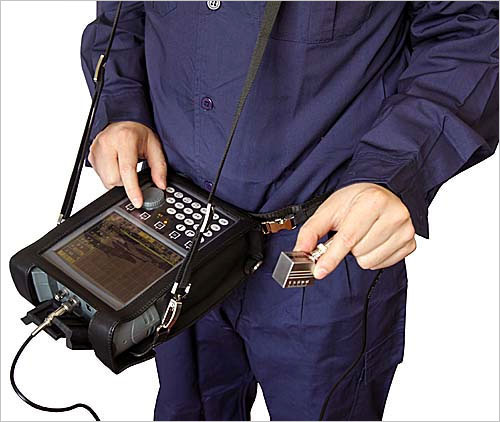

·可用腕帶單手持機操作，也可通過背帶掛在胸前操作
·防護等級IP53，可在滴水環境或小雨中使用
技術參數
檢測范圍：0－25000mm
聲速范圍：400－20000m/s
增益范圍：0dB－110dB
顯示延遲：-20μs－＋3400μs
探頭零偏：0μs－99.99μs
工作頻率：0.2-20MHz
電噪聲水平：≤10％
探頭阻尼：100Ω、150Ω、200Ω、500Ω共4檔可調
重復頻率：10－2000Hz
靈敏度余量：＞62dB
分辨力：＞40dB（5P14）
線性抑制：0－80％（數字抑制）
垂直線性誤差：≤3％
水平線性誤差：≤0.1％
動態范圍：≥32dB
秒沖類型：方波
秒沖強度：8檔可調
秒沖寬度：自動匹配/50－1000ns
環境溫度：-10℃－50℃
環境濕度：20％－95％RH
|
