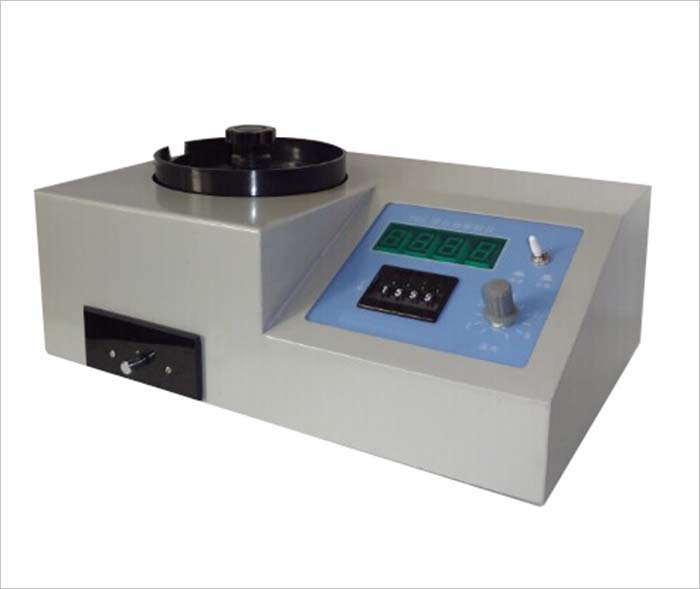

PME型數粒儀可對各種主要糧食作物，如稻、麥、高粱玉米等顆粒進行自動計數，在農科院（所）農業大專院校、種子系統，糧食部門中、考察種子指標，測量千粒重有廣泛應用。
技術參數
計數品種
PME型：（1） 尺寸長×寬小于12×4毫米（小顆粒）；（2） 尺寸長×寬小于12×10毫米（大顆粒）
PME-1型：尺寸長×寬小于12×4毫米（小顆粒）
計數精度：±4/1000以速度而定。（標準偏差）
計數速度：小顆粒大于1000粒/3分鐘；大顆粒500粒/3分鐘
計數容量：1~9999由四位LED數碼管直接讀數。
自校頻率：f=1~2HZ f=10~20HZ.
預置自停：1~9999當中任意數值，置0000不計數。
外接電源220~±20V~50HZ功率小于20瓦，接地良好。
儀器尺寸：304×234×180毫米。
工作環境：大氣壓力：750±30毫米汞柱。
環境溫度0℃~40℃
相對濕度：20℃時小于80%
連續使用時間：大于四小時。
儀器功能：電路自校，任意計數，預置自停，抽門與送料自鎖。
儀器工作原理
電磁振動盒使種子逐粒排隊送料，落入光電轉換槽后形成光電脈動，經放大整形倒相后送入計數電路，以LED數碼管顯示讀數。預置用拔盤開關，當計數到預置數后，停止送料，停止記數。儀器設有自校頻率，便于檢查計數電路及預置的正確性：
（1） 電磁振動送料裝置：種子放在料盤上，料槽成螺旋形。
（2） 在螺旋槽上升的種子，到達落料口落下，通過光電轉換區投影到硅光電池上產生電流變化，經脈動放大整形后得到光電計數脈動，送入計數電路計數顯示。
（3） 計數顯示電路采用CC4518（菲利蒲HEF4518）雙BCD加計數器，并以CC4511（“HEF4511）BCD-7段鎖存/譯碼/驅動器，譯碼后驅動共負極LED發光數碼管顯示，四位數的LED輸入端串入限流電阻，使筆劃亮度均勻。CC4518計數輸入端有時鐘端（CL），時鐘允許端（EN）和復位端“R”，個位數時EN=“1”（高壓平）計數脈動由“CL”輸入，正跳變觸發，后面三位均是CL=“0”（低電平）由EN輸入，負跳變觸發。
（4） 預置自停電路的控制信號由開關二極管，指輪拔盤開關與四輸入端的與非門聯接，當拔盤預置數與計數數字相符時，繼電器吸合，從而切斷計數輸入，使計數輸入端接地，停止送料，LED顯示出預置數字。
|
