產品介紹

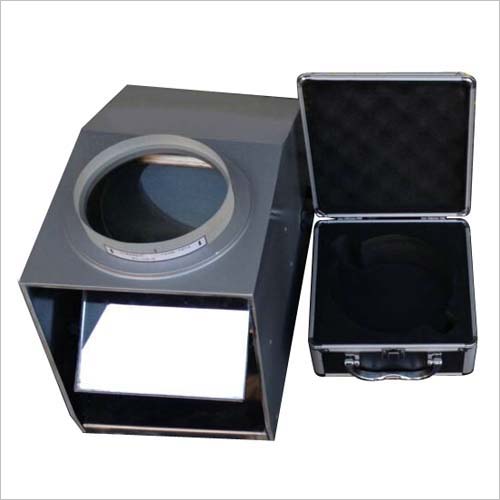

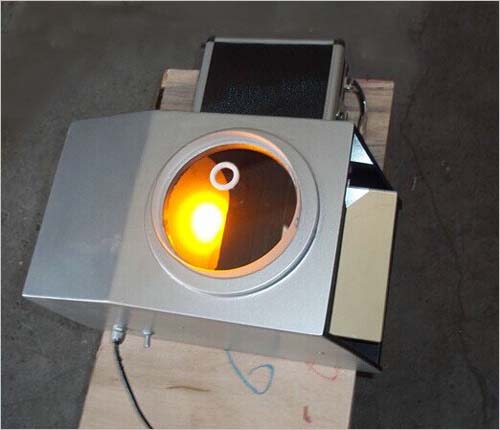

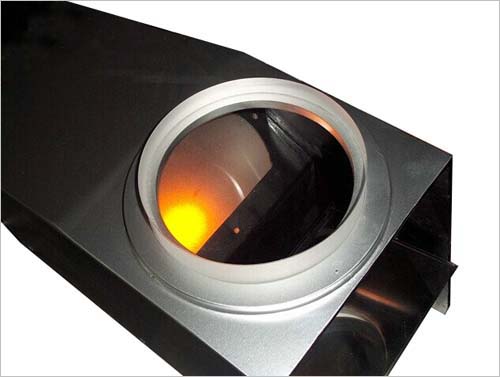

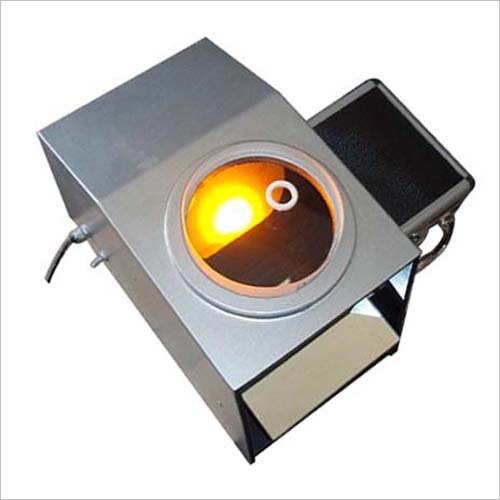

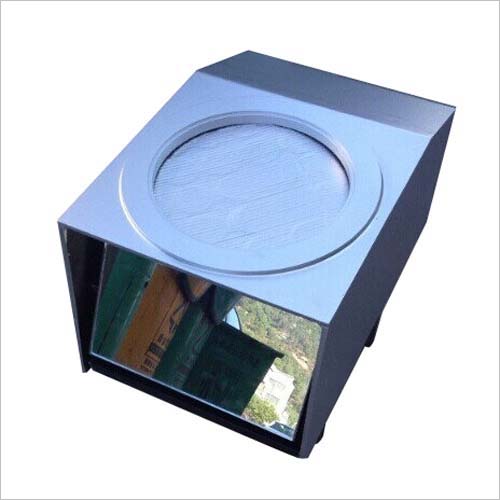

這是平晶燈箱,又叫光帶檢測儀,用鈉光源做照明.
用這個設備,配合平晶,看出來的效果更好.
規格:直徑60-300mm,的平晶,都有配套大小的燈箱,根據你的需求選擇.
如果你要300mm以上的,需要定做. |
|
|
|
 |
|
適用于機械密封件、光學零件、高級平臺、平板、導軌等高精度平面零件的平面檢測。
功率：20W 電源：220V/50Hz 專用燈源照射
平面平晶規格φ60mm、φ80mm、φ100mm、φ150mm、φ200mm
產品特點
·平面平晶是以光波干涉原理為基礎，利用平晶的測量面與試件的被測量面之間所出現的干涉條紋來測量被測量面的平面度。
·平面平晶用于檢定量塊的研合性和平面度以儀器和量具的測量面、工作面的平面度。亦可用于檢定高精度的平面零件，例如，平面光學零件、高級平臺、平板、導軌、密封件等。平面平晶特別適用于計量單位、實驗室作為標準平面和樣板。
技術參數
|
平面直徑d(mm) |
1級 |
2級 |
|
d范圍內 |
2/3d范圍內 |
d范圍內 |
2/3d范圍內 |
|
30 |
0.03 |
- |
0.1 |
0.05 |
|
45 |
|
60 |
|
80 |
0.05 |
0.03 |
|
100 |
|
150 |
|
200 |
0.08 |
0.05 |
0.12 |
0.06 |
|
250 |
0.1 |
0.05 |
0.15 |
0.08 |
|
300 |
0.15 |
0.09 |
0.2 |
0.1 |
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:直徑Φ30,45,60,80,精度1級
名稱:平面平晶 | 平晶精度：1級
平面度誤差：
直徑 30mm~60mm 0.03um
直徑 80mm~150mm 0.05um
直徑 200mm~300mm 0.08um
< | | | 2 | | 型號:直徑Φ100,150,200,精度1級
名稱:平面平晶 | 平晶精度：1級
平面度誤差：
直徑 30mm~60mm 0.03um
直徑 80mm~150mm 0.05um
直徑 200mm~300mm 0.08um
< | | | 3 | | 型號:直徑Φ250,300,350,精度1級
名稱:平面平晶 | 平晶精度：1級
平面度誤差：
直徑 30mm~60mm 0.03um
直徑 80mm~150mm 0.05um
直徑 200mm~300mm 0.08um
< | | | 4 | | 型號:直徑Φ400,500,600,精度1級
名稱:平面平晶 | 平晶精度：1級
平面度誤差：
直徑 30mm~60mm 0.03um
直徑 80mm~150mm 0.05um
直徑 200mm~300mm 0.08um
< | | | 5 |  | 型號:平行平晶4組:0-25,25-50,50-75,75-100,精度1級,平行度誤差0.6um
名稱:平行平晶 | 平晶精度：1級
平行度誤差：Ⅰ級 0.6μm
平晶的材料：A級
標準: JJG_28-2000標準
檢驗標準: GB 903-1987 無色光學玻璃 | | | 6 |  | 型號:長平晶:直徑Φ210,310
名稱:長平晶 | 長平晶,按國標制作.
直徑, Φ210,310
精度, 0-0.3um | | | 7 |  | 型號:平晶燈箱:60-300mm,鈉光燈源.
名稱:平面光帶檢測儀,鈉光燈箱,平晶燈箱 | 這是平晶燈箱,又叫光帶檢測儀,用鈉光源做照明.
用這個設備,配合平晶,看出來的效果更好.
規格:直徑60-300mm,的平晶,都有配套大小的燈箱,根據你的需求選擇.
如果你要300mm以上的,需要定做. | |
|
|
|
|
|
|
