C100型超聲波污泥濃度計是為市政污水、工業廢水、工業漿料等處理過程中的高濃度污泥和漿料濃度測量而設計的在線檢測儀表?？梢詫崟r在線監測0.2%至60%的污泥和懸浮物濃度的變化并實現相關工藝過程自動控制。
其超聲波測量方式比射線測量方式更具安全性，因而廣泛應用于污水處理，給水，造紙、冶金、礦山等多個領域。
產品特點
·超聲波測量方法，無射線污染，安全；
·超聲波發射能量自動調節，能夠適應各種測量介質和寬廣的量程；
·先進的電路設計和軟件算法，能夠消除現場干擾，穩定準確測量；
·浸入式傳感器主要應用于大口徑的管道、容器、水池、河流的測量場合；
·管段式傳感器應用于測量管道中流體濃度時使用
·大屏幕液晶顯示，可顯示趨勢線；
·測量單位%或g/l可現場選擇；
·中文菜單，操作簡便；
·4～20mA隔離電流輸出；
·可選現場總線接口；
·設定限值報警和故障報警繼電器輸出。
應用領域
·給水廠及污水處理廠
·回流污泥、初沉池、二沉池、濃縮池、污泥脫水等
·洗煤廠、礦山、造紙、電力
·礦漿濃度、煤泥濃度、灰漿濃度、紙漿濃度
技術參數
量程：初沉池污泥：0～20%
二沉池污泥：0～8%
礦漿、泥沙：0～60%
分辨率：0.01%
準確度:+2.5%FS
顯示：LCD液晶顯示日期時間，測量值，歷史趨勢線等
模擬輸出：隔離4～20mA，最大負載500Ω
繼電器輸出：2個控制固體繼電器輸出,1個報警固體繼電器輸出
繼電器容量：2A，250VAC
數字接口：RS-232或RS-485可選
工作電源：220VAC+10%,50Hz24VDC+10%（可選）
工作原理
傳感器向被測介質中發出一束超聲波脈沖，超聲波經過懸浮顆粒時由于懸浮顆粒的散射和吸收會發生衰減，超聲波在污泥或固體懸浮物中的衰減與液體中的污泥濃度或固體懸浮物濃度有關，通過測量超聲波的衰減值可以計算出污泥或固體懸浮物濃度。
不同種類的污泥或固體懸浮物對超聲波的衰減特性不同，通過調整傳感器的間距以及工作的頻率可以適應各種不同的測量場合。
現場安裝
|
|
|
|

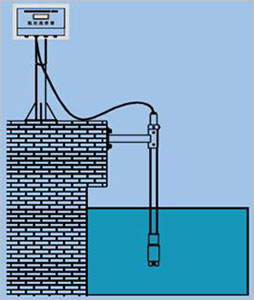

浸沒式安裝方式
浸沒式傳感器的最小浸沒深度為30cm，或者浸沒至取樣時通常所達到的深度 |

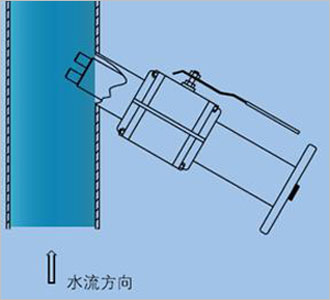

管道式安裝方式
管道式傳感器主要用于監測污泥管道內的污泥濃度，傳感器應安裝于能夠保證滿管的管段，避免跌空造成管道內有較多氣泡。
管道式傳感器有法蘭連接安裝和插入式安裝兩種方式，法蘭連接安裝方式用法蘭將傳感器管段嵌入管道中；插入式安裝直接在原有官道上打孔，將傳感器通過底座和球閥插入管道中。 |
|
