產品介紹

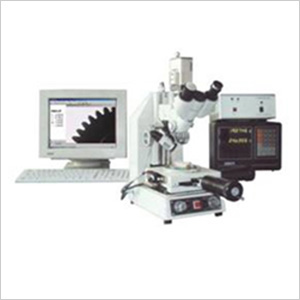

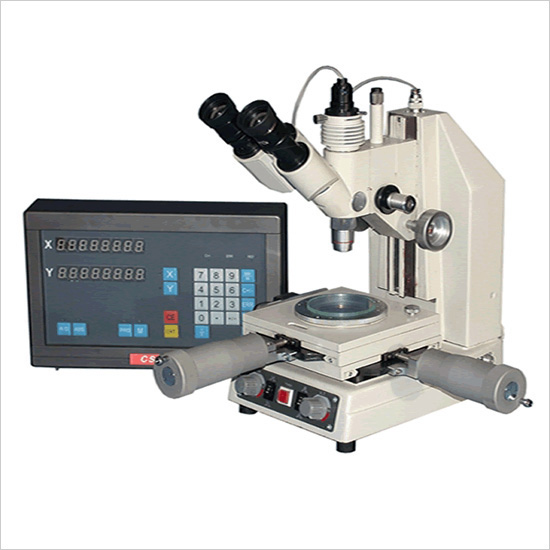

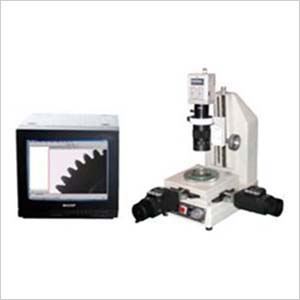

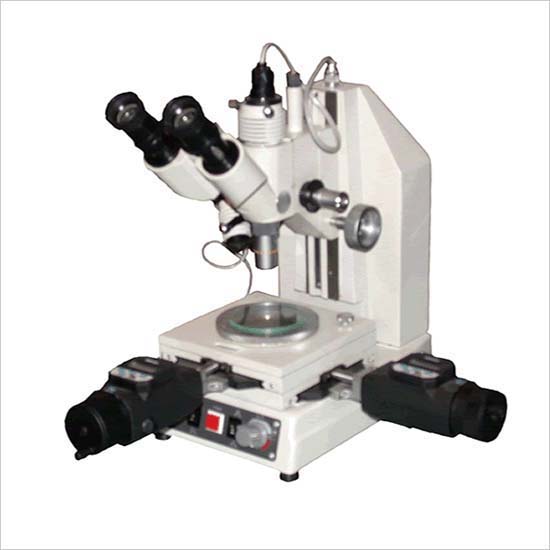

107J系列:,的測量顯微鏡
107J: 精度可以控制在2-3微米以內,測量范圍50*50mm(15J的測量范圍是50*13),機械讀數0.001,二維測量
107JA: 數顯讀數0.001, 二維測量
107JC: 液晶數顯箱讀數0.0005, 二維測量
107JV: 液晶數顯箱讀數0.0005, 三維測量
107JPC: 液晶數顯箱讀數0.0005,二維測量,電腦成像加軟件測量
107JPCV: 液晶數顯箱讀數0.0005,三維測量,電腦成像加軟件測量(電腦軟件只能二維讀數.Z方向讀數通過數顯箱讀數)
粗動: 調節范圍90mm
微動: 調節范圍2mm
高(Z)測量Z-: 1mm,最小讀數0.001mm
X,Y軸移動范圍: 50*50mm
分辨率: 0.5μm
旋轉: 360°
透射照明: 8V，12W藍、綠濾色片
反射照明: 8V，12W磨砂燈泡、綠濾色片
斜照明: 8V，12W
目鏡: BWF 10X
物鏡: 4X，工作距離17.5焦距28.8
10X，工作距離11.6焦距
40X，工作距離0.66焦距4.4
|
|
|
|
 |
|
小型、多用途的數字式107J精密測量顯微鏡，配備二維測量計算機操作系統（107JPC），對一些難以測量的，如：圓、弧、同軸、平行、相交、形狀和位置關系及虛擬量等，都能夠自動、快速地得出結果及輸出報告。結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。廣泛地適用于計量室，生產作業線以及科學研究等部門。
技術參數
|
型號 |
107J |
|
測量工作臺 |
150 × 150 mm；測量范圍：X - Y：50 × 50 mm |
|
旋轉平臺 |
任意360° ；游標格值：5′；玻璃平臺Φ72 mm |
|
測量系統 |
X-Y向坐標光柵數顯測量系統計算機
二維數據測量操作系統
分辨率：0.001 mm（數顯） |
|
測量精度 |
儀器示值誤差 ±（1 + L /25）μm L = 被測件長度
儀器示值誤差：包括測量誤差和儀器系統誤差 環境溫度變化：20 ºC ± 3 ºC |
|
鏡筒 |
雙目鏡筒：傾角45° 瞳距屈光度可調；升降范圍：粗動：90 mm 微調：2 mm |
|
照明系統 |
透射、反射和輔助照明12W/8V；獨立調光 帶濾光片 |
|
選配件 |
Z向輔助測量：0.001 mm / 2 mm |
|
型號 |
107JA |
107JC |
|
測量工作臺 |
150×150mm測量范圍X-Y：50×50mm |
|
旋轉平臺 |
任意360°游標格值：5′玻璃平臺Φ72mm |
|
讀數系統 |
日本三豐Mitutoyo數顯測微手輪分辨率：0.001mm公英制轉換 |
光柵手輪數顯表分辨率：0.001mm公英制轉換 |
|
測量精度 |
儀器示值誤差±（1+L/25）μmL－被測長度 |
|
儀器示值誤差：包括測量誤差和儀器系統誤差(環境溫度變化：20ºC±3ºC) |
|
鏡筒 |
雙目鏡筒：傾角45°瞳距屈光度可調升降范圍：粗動：90mm微調：2mm |
|
照明系統 |
透射、同軸反射和輔助照明12W/8V可調光帶濾光片 |
|
型號 |
107JPC |
107JPCV/JV |
|
測量工作臺 |
150 × 150 mm 測量范圍 X - Y：50 × 50 mm |
|
旋轉平臺 |
任意360° 游標格值：5′ 玻璃平臺Φ72 mm |
|
讀數系統 |
日本三豐Mitutoyo 數顯測微手輪 分辨率：0.001mm公英制轉換 |
|
測量精度 |
儀器示值誤差 ±（2 + L / 25）μm L－被測長度mm |
|
光學系統 |
物鏡：0.7×～4.5× 連續變倍 十字線適配鏡0.5× |
|
圖像系統 |
圖像傳感攝像機：日本Watec 221S (彩色1/2″CCD) |
|
照明系統 |
透射照明：鹵素?zé)?SPAN lang=EN-US>20W / 12V 可調光 |
|
反射照明：環形LED可調光照明器3W / 90V-240V |
|
物鏡至工作臺 |
200 mm (最大) |
|
鏡筒升降范圍 |
60 mm |
物、目鏡和放大倍率（表）
|
物鏡 PL |
分劃目鏡WBF |
工作距離 |
視場直徑 |
總放大倍率 |
|
放大倍率/
數值孔徑 |
焦距 |
放大倍率 |
焦距 |
|
4×/ 0.1 |
28.8mm |
10× |
25 mm |
17.5mm |
Φ 4.mm |
40× |
|
10×/ 0.25 |
15.4mm |
11.6mm |
Φ 1mm\ |
100× |
|
40×/ 0.65 |
4.4mm |
0.66mm |
Φ 0.45mm |
400× |
107JA
107JC
107JPC
107JPCV/JV
|
|
 |
|
|
|
|
|
|
