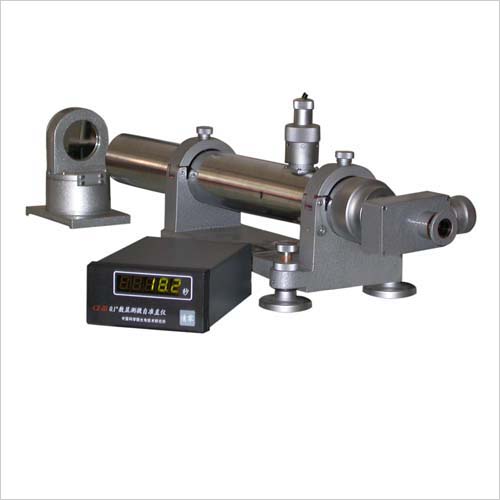

產品介紹
這款是數字顯示,精度到0.1秒
測角范圍：0-10′
最小分辨率：0.1″
示值誤差：10′范圍內≤2″,任意1′范圍內≤0.5″
準直物鏡：焦距：258mm,入瞳直徑：ф40mm
顯微物鏡：焦距：27.45mm,放大倍率：4倍
測微目鏡：視場：10mmX6mm
視度調節：±5屈光度
組合焦距：1031.324mm
最大測量距離：30m
視軸與鏡管機械軸平行度：＜20″
視軸與支架底面平行度：＜20″
圓水泡規格：8′ 置平精度：4′ |
|
|
|
 |
|

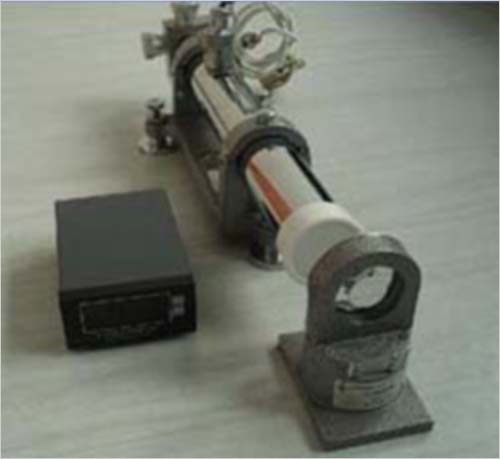

自準直儀采用光學自準直原理和二維測量結構，能對機床、儀器精密導軌和精密平板的運動直線度和平直度，同時做水平、垂直二維方向的角、線值精密測量，工作效率優于目前單向同類儀器，其結構緊湊，精度高、體積小、重量輕，適用于各級計量單位、研究所、大專院校實驗室、工廠計量室和車間加工現場。
產品特點
本儀器測量范圍大，精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。儀器主體與平面反射鏡聯合使用，可測量工件平直度，平板的平面度；與光學五棱鏡聯合使用，可測量垂直導軌的平直度和垂直度；與多面棱體聯合使用，可測量度盤的圓分度誤差。
技術參數
測角范圍：0-10′
最小分辨率：0.1″
示值誤差：10′范圍內≤2″,任意1′范圍內≤0.5″
準直物鏡：焦距：258mm,入瞳直徑：ф40mm
顯微物鏡：焦距：27.45mm,放大倍率：4倍
測微目鏡：視場：10mmX6mm；視度調節：±5屈光度
組合焦距：1031.324mm
最大測量距離：30m
視軸與鏡管機械軸平行度：＜20″
視軸與支架底面平行度：＜20″
圓水皰規格：8′ 置平精度：4′
照明燈電壓：6V;功率：2-5w
光柵數顯表規格：單坐標20細分，配50線對/ mm光柵線位移傳感器
光柵數顯表電壓：220V
儀器外形尺寸：490X162X180mm
儀器重量：7.8kg
| |
 |
|
|
|
|
|
|
