E206型渦流探傷儀系應用微機技術的具有阻抗平面顯示和自動扇形區域報警的智能型儀器。它功能較強，而操作較為簡單/方便。由于它有效分出內外壁缺陷，所以它為用戶提供可靠的探傷結果。該儀器是渦流探傷儀器中性能價格比儀器。
E206型渦流探傷儀能有效地應用于各種黑色和有色金屬的管、線及絲材的在線和離線全自動檢測。
產品特點
·采用的工控微機技術，實現了信號采集運算分析過程的量化處理，穩定性較高，抗干擾能力較強。
·具有阻抗平面顯示和信號幅度顯示、波紋顯示三種方式，為分析比較缺陷信號提供了十分有利的條件。

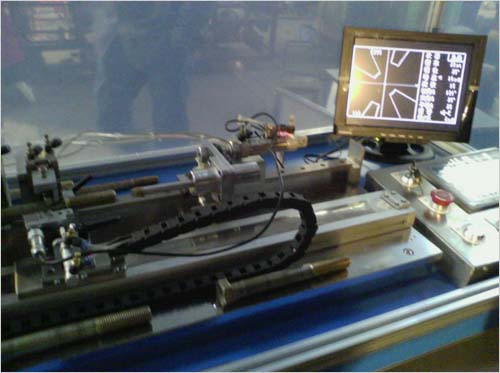

·采用扇形區域報警方式，三組獨立的扇形區域（對稱的六個門）可以在整個阻抗平面上改變，能滿足不同的檢測要求。
·借助計算機，信號通過CRT顯示，能實現記憶/實時兩種顯示模式。
·設有探頭自動匹配功能，可配接各種類型探頭。
·濾波16檔可調，探傷速度范圍很寬，從15～100m/min。
·探傷頻率范圍：1KHz～100KHz可調。相位0～359º可調。，線性增益0～59.5dB可調。
·具有菜單功能及報表統計功能。
·具有自動化探傷所需的各種功能。如端部信號自動切除、自動標記、好/壞管自動分選等。
·能充分滿足GB5248、GB7735等標準對儀器的各項要求。
技術參數
|
頻率 |
1.0～100.0KHz |
|
增益 |
0～59.5 |
|
相位 |
0～359º |
|
標記延時 |
0~3000 |
|
頭延時 |
0~254 |
|
尾延時 |
0~254 |
|
報警 |
2.0~10.0 |
|
掃描 |
1~8 |
|
扇型門A
對稱分布 |
初角 |
0~359º |
|
夾角 |
1~189 |
|
半徑 |
9~89 |
|
扇型門B
對稱分布 |
初角 |
0~359º |
|
夾角 |
1~90 |
|
半徑 |
9~89 |
|
扇型門C
對稱分布 |
初角 |
0~359º |
|
夾角 |
1~90 |
|
半徑 |
9~89 |
|
報警方式
對扇型門而言 |
+B、+C |
入B門、入C門均報警 |
|
+B、-C |
入B門報警、入C門不報警 |
|
-B、+C |
入B門不報警、入C門報警 |
|
-B、-C |
入B門、入C門均不報警 |
|
（A門作為主門、在四種情況下均報警） |
|
垂直/水平 |
-18.0dB~+18.0dB |
|
檢測速度 |
15~100m/mim(分16檔) |
|
探頭匹配 |
自動搜索 |
|
輸出 |
標記、分選（無觸點輸出/220V-2A） |
|
報表打印 |
技術參數、總探量、合格量、缺陷量等 |
|
顯示 |
14"平面直角CRT（實時/記憶）顯示 |
|
連續工作 |
10H |
|
電源 |
AC165V~240V/50Hz |
|
環境要求 |
0ºC~40º |
|
體積重量 |
計算機標準機箱和藹14"CRT約15Kg |
|
