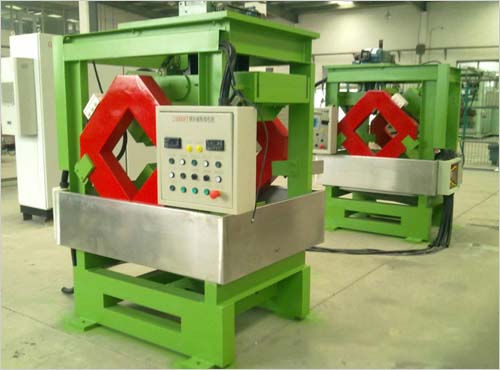

產品介紹
根據鋼坯尺寸，調整好磁扼高度，選擇好周向、縱向磁化電流，鋼坯通過時，此時即可對鋼坯進行自動檢測和手動檢測
周向磁扼磁化磁勢：AC 0-24000AT 連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：100%
磁化方式：周向磁化
紫外線強度：距紫外線光源381mm處≧4000μW/cm2
運行方式：手動、自動運行
電源：三相四線380V±10% 50HZ,最大瞬時200A |
|
|
|
 |
|
根據鋼坯尺寸，調整好磁扼高度，選擇好周向、縱向磁化電流，鋼坯通過時，此時即可對鋼坯進行自動檢測和手動檢測。設備自動執行PLC內部程序，工件通過時，實現工件端頭自動檢測（1#站）——噴淋（1#站）——磁化（1#站）——人工觀察檢查（1#站）——噴淋（2#站）——磁化（2#站）——人工觀察（2#站）等一系列動作的自動化程序。交流磁化均帶斷電相位控制，對于剩磁強度較好的鋼坯具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
1#站周向磁扼磁化磁勢：AC 0-24000AT 連續可調
2#站周向磁扼磁化磁勢：AC 0-24000AT 連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：100%
磁化方式：周向磁化
紫外線強度：距紫外線光源381mm處≧4000μW/cm2
運行方式：手動、自動運行
電源：三相四線380V±10% 50HZ，最大瞬時200A
外形尺寸：電源控制柜：1200×600×2000mm；床身：11000×2500×2300mm
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:CDX-1-5(配多個探頭),
名稱:便攜式磁粉探傷儀(手持,移動) | 這款便攜式的,可以總共選配4種探頭:
1)A型探頭:也稱馬蹄磁軛探頭或角焊縫探頭,活極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏
2)D型探頭:也稱電磁軛探頭.極距：60 | | | 2 |  | 型號:CJE-220,CJE-12/220(磁軛,極距50-200mm,提升力28公斤)
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | CJE系列微型磁軛探傷儀,是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備
充電時間: 8-15 h
電瓶使用時間: 6小時以上
工作間隙時間: 2分鐘開,2 | | | 3 |  | 型號:CJX角焊縫
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | 對異形面,形狀復雜工件探傷尤其適用.
極距:20-160mm
提升力:AC≥4.5Kg,DC≥18Kg
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 4 |  | 型號:CXX-3B(大圓環探頭檢測,物件通過中間探傷)
名稱:便攜式磁粉探傷儀(旋轉圓環磁粉探傷儀) | 這款是環形探頭,工件從中通過.
內徑:150㎜,
中心磁場≥180Oe.
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 5 |  | 型號:CED-1000,5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一系列是比較大型的,移動式的磁粉探傷,經典實用.
磁化電流：
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
自動退 | | | 6 |  | 型號:CYD-5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一款也是大型移動式的,
退磁世界短,只需要3秒,銅芯的規格是150mm的.
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
| | | 7 |  | 型號:CBW-3000:半波整流的機型,探測深度可以達到3-4mm
名稱:熒光磁粉探傷機(臥式大型機型,以下均為大型機型) | 半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、復合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半 | | | 8 |  | 型號:CDG-2000,4000,9000:這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,
名稱:熒光磁粉探傷機(通用件,標準件) | 這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流 | | | 9 |  | 型號:CDW-4000(汽車半軸)
名稱:熒光磁粉探傷機 | 這款主要是檢測汽車半軸
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
| | | 10 |  | 型號:CEW-2000,6000,9000:交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2
名稱:熒光磁粉探傷機 | CEW系列是交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2mm.
規格有,100,2000,4000,6000,9000A
周向磁化電流：AC 0-6000A有效值，連續 | |
|
|
|
|
|
|
