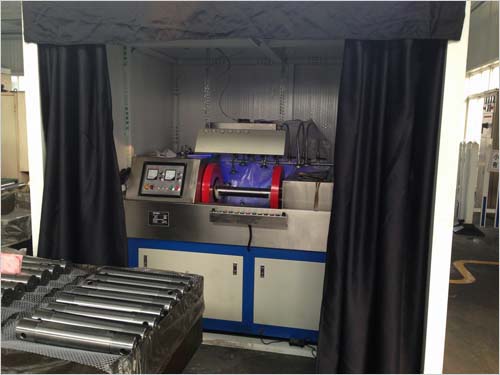

產品介紹
檢測各種圓銷產品
周向磁化電流：AC 0-2000A有效值，連續可調
縱向磁化磁勢：AC 0-12000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、復合磁化
電極間距調整方式：電動
夾緊方式：氣動
紫外線強度：距光源380mm工件表面處≥800μW/cm2; |
|
|
|
 |
|

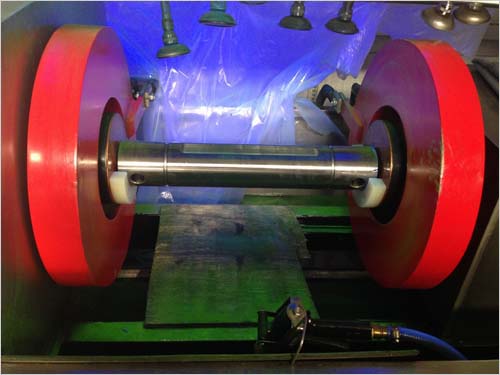

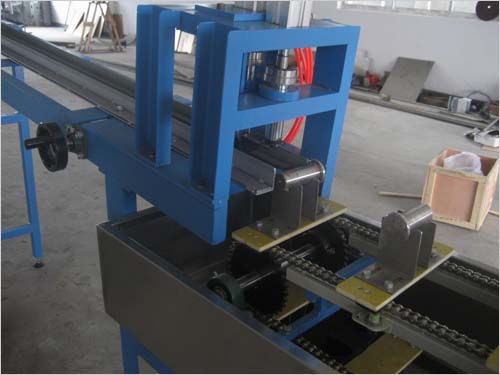

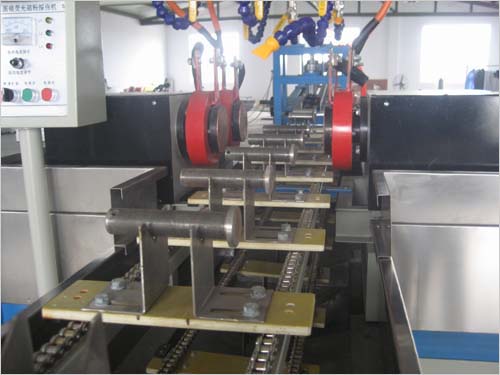

本設備采用手動、自動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，初始狀態時，工件經人工排料至上料機構后，按“上料”——“傳送”鍵，直至探傷兩工位有工件后即按“啟動”鍵可自動執行電極夾緊——噴淋——磁化——一次傳送上料——二次傳送上料等一系列動作。周向磁化采用直接通電，縱向磁化采用線圈，具有良好的磁化效果。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
周向磁化電流：AC 0-2000A有效值，連續可調
縱向磁化磁勢：AC 0-12000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、復合磁化
電極間距調整方式：電動
夾緊方式：氣動
紫外線強度：距光源380mm工件表面處≥800μW/㎝²
電源：三相四線380V±10% 50HZ；最大瞬時100A
外形尺寸：7200×1800×1500mm
重量：約1500Kg
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:CDX-1-5(配多個探頭),
名稱:便攜式磁粉探傷儀(手持,移動) | 這款便攜式的,可以總共選配4種探頭:
1)A型探頭:也稱馬蹄磁軛探頭或角焊縫探頭,活極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏
2)D型探頭:也稱電磁軛探頭.極距：60 | | | 2 |  | 型號:CJE-220,CJE-12/220(磁軛,極距50-200mm,提升力28公斤)
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | CJE系列微型磁軛探傷儀,是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備
充電時間: 8-15 h
電瓶使用時間: 6小時以上
工作間隙時間: 2分鐘開,2 | | | 3 |  | 型號:CJX角焊縫
名稱:便攜式磁粉探傷儀,微型磁軛探傷儀 | 對異形面,形狀復雜工件探傷尤其適用.
極距:20-160mm
提升力:AC≥4.5Kg,DC≥18Kg
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 4 |  | 型號:CXX-3B(大圓環探頭檢測,物件通過中間探傷)
名稱:便攜式磁粉探傷儀(旋轉圓環磁粉探傷儀) | 這款是環形探頭,工件從中通過.
內徑:150㎜,
中心磁場≥180Oe.
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒 | | | 5 |  | 型號:CED-1000,5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一系列是比較大型的,移動式的磁粉探傷,經典實用.
磁化電流：
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
自動退 | | | 6 |  | 型號:CYD-5000(大型移動式,5000A)
名稱:便攜式磁粉探傷儀(大型移動式) | 這一款也是大型移動式的,
退磁世界短,只需要3秒,銅芯的規格是150mm的.
AC：0－5000A（有效值）
DC：0－2500A（半波平均值）
重復使用率：≥20%
| | | 7 |  | 型號:CBW-3000:半波整流的機型,探測深度可以達到3-4mm
名稱:熒光磁粉探傷機(臥式大型機型,以下均為大型機型) | 半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、復合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半 | | | 8 |  | 型號:CDG-2000,4000,9000:這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,
名稱:熒光磁粉探傷機(通用件,標準件) | 這款是通用件,標準件的款式,適合容易夾裝的物件,如果是萬向節,連桿,曲軸等零件,需要購買同系列的專用夾具型號.
規格有1000,2000,4000,6000,9000A.
周向磁化電流 | | | 9 |  | 型號:CDW-4000(汽車半軸)
名稱:熒光磁粉探傷機 | 這款主要是檢測汽車半軸
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
| | | 10 |  | 型號:CEW-2000,6000,9000:交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2
名稱:熒光磁粉探傷機 | CEW系列是交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2mm.
規格有,100,2000,4000,6000,9000A
周向磁化電流：AC 0-6000A有效值，連續 | |
|
|
|
|
|
|
