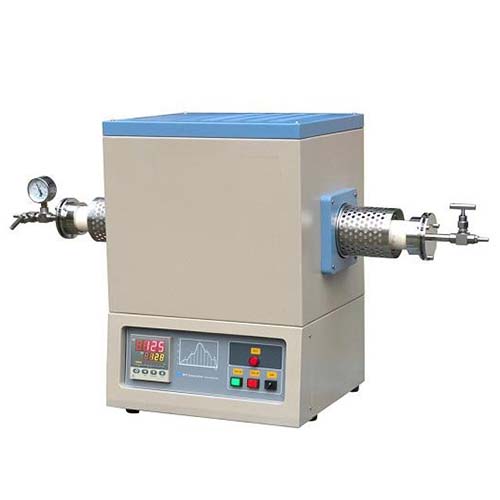

GSL-1600X-S60 高溫管式爐
GSL-1600X-S60 是一款CE certified緊湊型 高溫管式爐，外徑 60 mm 剛玉陶瓷管& 真空法蘭， 30段可編程智能溫度調節儀進行控溫，最高工作溫度 1600℃。此款設備被廣泛的用于新材料樣品的燒結或是退火（在真空或是惰性氣體保護狀態下）
技術參數
殼體結構：
·雙層殼體結構，并帶有風冷系統
·兩個風冷系統，使得殼體表面的溫度< 60℃
·保溫材料采用高純氧化鋁多晶纖維，可以的減少熱量的損失
·設備包含剛玉管，真空法蘭，數字式真空顯示計及針閥
·可以選購600mmx 600mm 的移動爐架，方便于爐體的移動
·內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
剛玉管：
·高純氧化鋁管： 純度> 99.5%
·54 mm(I.D)x 60 mm(O.D)x 1000mm length
密封法蘭：
·爐管兩端采用不銹鋼密封法蘭及針閥密封
·法蘭上分別安裝有針閥和數字式真空顯示計
·真空壓力可以達到50 mTorr
·為快速獲得較高的真空,建議您使用不銹鋼管波紋管和數字真空計(需額外訂購)。
·以下是法蘭安裝示意圖，可進行參照
·可選:進口的防腐型數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr. 不需因測量氣體種類不同而需要系數轉換。
加熱元件：Super 1750 grade MoSi2 heating elements(30 x 270mm)
最高工作溫度：連續工作溫度：800·1600℃ ；注意：在爐溫低于800oC時，不能長期使用硅鉬棒
控溫系統：升降溫采用PID智能溫度調節儀，可以設置30段升降溫程序；RS232 PC控溫軟件可以將爐子的溫度曲線導入到電腦中觀看（需另購）
最高加熱/冷卻速率：10℃/ min
加熱溫區長度：300 mm (12")
恒溫區長度：75mm (3") within ± 2°
控溫精度：±1℃
輸入電源：單相 220V AC, 50/60 Hz (需30A空氣開關）
輸出功率：最大 3KW
外形尺寸：445×380×615mm
凈重：100Kg
包裝尺寸：38"×38"×38"
包裝重量：250 lbs

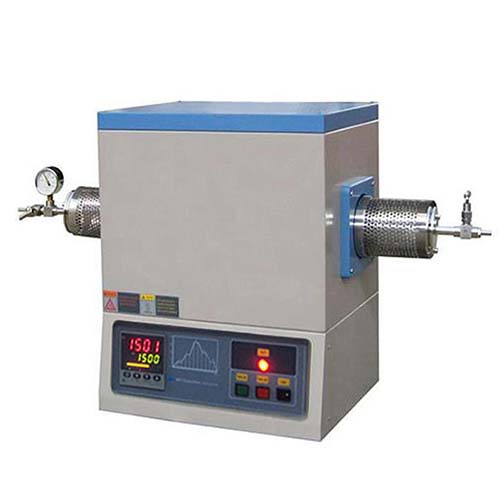

GSL-1600X-80高溫管式爐
GSL-1600X-80是一款CE認證的高溫管式爐，加熱元件采用1700度的硅鉬棒，此款設備被廣泛的用于新材料樣品的燒結或是退火（在真空或是惰性氣體保護狀態下），控溫采用30段可編程智能溫度調節儀，控溫精度±1℃，此款高溫爐的最高溫度1650度。
技術參數
殼體結構：
·采用雙層殼體結構，并帶有風冷系統，使得殼體的表面 溫度小于55度
·爐膛保溫材料采用高純氧化鋁多晶纖維，可以的減少熱量的損失
·內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
·可以選購600mmx 600mm 的移動爐架，方便于爐體的移動
爐管材質：99.8%，高純氧化鋁
爐管尺寸：
·ID: 72mm; OD: 80 mm in diameter x 1000 mm length, 99.8% purity alumina tube included.
·為了保證溫場均勻性和法蘭的密封性，儀器使用升溫前需要在爐管兩端塞入氧化鋁管堵，防止熱量的散失
耐火材料：1700
加熱元件：1750度硅鉬棒
最高工作溫度：1600℃ (2912℉)
工作溫度：800 -1500 ℃(2732℉)
溫控系統：升降溫采用PID方式控制，并且控溫儀表中可編程30段控溫程序
加熱和冷卻速率：5℃/ min above 1200℃ and 10℃/min below 1200℃
加熱溫區長度：457 mm (18")
恒溫區長度：150 mm (6") (±1℃at 1600℃ )
真空密封系統：
·真空度：10-3Torr（用雙旋片的機械真空泵）10-5torr (用分子泵）
·爐管兩端安裝有不銹鋼密封法蘭，法蘭上有機械壓力表，兩個閥門和爐管內包含兩個氧化鋁管堵，為了較快得到較優質的真空狀態，可以選購波紋管與泵和法蘭連接
·同時選購數字式真空顯示計，可以較準確的測量爐管內的真空
·儀器配有一對不銹鋼密封法蘭和耐高溫硅膠密封圈
法蘭接口：
·為了達到較好的真空狀態，出氣端法蘭上可以選擇KF25的轉接頭與波紋管相連接
·為了保證進氣的氣密性，進氣端法蘭上可以選定Φ6.35的不銹鋼卡套接頭，與聚四氟乙烯軟管相連接
控溫精度：±1℃
輸入電源：單相, 220V AC, 50/60 Hz
輸出最大功率：5KW
外形尺寸：590×490×760 mm
設備重量：150 kg
包裝尺寸：47"× 45" × 45" (1200×1150×1150mm)
|
