原理和用途

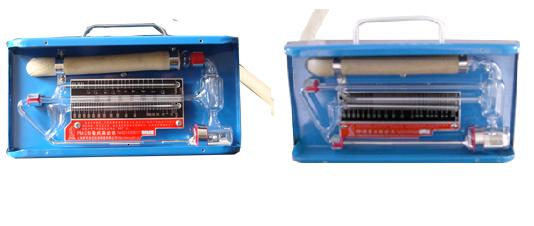

麥?zhǔn)险婵毡碛置溈藙谡婵沼嬕步袎嚎s式真空計，是根據波義耳一馬略特定律設計而成。由于它可通過自身的參數，直接算得壓強值，所以它除了進行測量外，還可以作為絕對真空計用來校檢一些相對真空計，如電阻真空計、熱偶真空計、薄膜真空計等，由于它的多項優勢故被廣泛應用于工業、國防、科研、醫藥、化工、制冷等行業。
使用方法
1．當您是通過快遞收到的真空計，應該說其中的水銀在真空膠管內，請首先對儀表的玻璃管結構作個觀察，在確定未破碎的前提下，將膠管中央的扎帶松開，然后拎起膠管讓水銀回流到玻璃管中去。(若需寄回修理時，同樣應將水銀返回并捆扎在膠管內)
2．如果被測量的真空系統環境有液體或蒸汽、高溫或低溫等不利因素干擾，請在真空計前方安裝一個高真空金屬閥門或玻璃閥門，以便在測量完后能及時地切斷兩者之間的氣路。(閥門本公司有經銷)
3．測量時，請將膠管口上的塞子取出，先涂上真空油脂，再在真空膠管口上套上一只緊箍圈，再與真空系統上的閥門管道相互聯接，擰緊卡箍，嚴防漏氣，對真空計作一次高真空處理。
4．看真空度時，應將真主表從原先的橫臥狀徐徐旋轉至直立狀，當真空度處于5Pa以上的低真空時，開口的比較毛細管水銀位應該在“0”位，高出或低于不得誤差±2mm。
5．對于PM一2型的麥?zhǔn)险婵沼嫞乃y用量設定線是在“SET”處，而不是“0”位線，讀數的方法與PM一3型基本一樣，均需保持垂直水平的狀態，粗真空度的誤差受右側低真空段壓縮球容量的影響。偏差較大，故以直接和標準值比對后，用畫稿和直接刻線的方式標出，這樣能顯示出更高的準確度。
維護和保養
1．運輸和使用時必須嚴防倒置和平臥，以防水銀倒回真空膠管內，造成水銀流失，而不能投入正常使用。
2．在測量狀態下，嚴禁大氣突然快速沖入真空表內，造成玻璃管的擊碎，或者造成水銀珠滯留在測量管頂端。
3．水銀珠入毛細管頂端滯留時，請用右手托著儀表，左手掌與之相互撞擊側面，讓水銀順勢略傾斜地振蕩下落，當離頂端留出距離后，可用真空泵直抽下來。
4．真空計受到粉塵或油污等化學污染后會失準，請直接寄我公司維修部修理。
技術參數
|
型號 |
測量范圍 |
精度誤差 |
企業標準 |
|
PM-2 |
20000Pa-0.1Pa |
±30% |
Q/SSUPC01-2001 |
|
PM-3 |
650Pa-0.1Pa |
±30% |
Q/SSUPC01-2001 |
|
PM-4 |
650Pa-0.1Pa |
-50%-80% |
誤差太大基本停產 |
|
PM-5 |
1000Pa-0.1Pa |
±15% |
Q/SSUPC01-2001 |
|
PM-6 |
4000Pa-0.1Pa |
±15% |
Q/SSUPC01-2001 |
|
PM-6A |
15000Pa-0.1Pa |
±15% |
Q/SSUPC01-2001 |
|
PM-3A |
1000-0.1Pa |
±15% |
Q/SSUPC01-2001 |
|
